Transformador de corrente de tipo seco

1. Princípios fundamentais
-Etromagnética Base de indução:
Opera na lei de Faraday, onde a corrente alternada no condutor primário induz uma corrente proporcional no enrolamento secundário por meio de um núcleo de alta permeabilidade.
-Turna Ratio (n₁/n₂):
A taxa de enrolamento primário para o secundário determina a escala de corrente (por exemplo, 1000a Primária → 5a secundária com proporção 200: 1).

-precisão da fase:
Os CTs de alta precisão mantêm o deslocamento da fase dentro de ± 5 arcminutes (0,08 graus) para aplicações de medição.

2. Componentes e design do núcleo
-Magnético núcleo:
Materiais: Aço de silício orientado a grãos (medição), ligas nanocristalinas (largura de banda larga) ou ferrita (alta frequência).
Limites de saturação: tipicamente 1,6–2,0 tesla; Proteção CTS projetada para suportar a corrente nominal de 20 ×.

-Dendings:
Primário: configurações de volta única (tipo de barra) ou multi-turn.
Secundário: bobinas de cobre com preto-enrolamento com isolamento epóxi (força dielétrica de até 12kV).

-Shousing:
Indoor: Termoplásticos Retardentes de Flama (UL94 V-0).
Outdoor: compósitos resistentes a UV ou porcelana (com classificação IP65).

4. Parâmetros de desempenho

5. Instalação e segurança
-Regras críticas:
Terminais secundários sempre de curto-circuito antes de se desconectar.
Aterramento, uma liderança secundária para evitar tensões flutuantes.

-Montagem:
Tipo de janela: deslize sobre os bares (seção transversal máxima de 40 × 10 mm).

Primary da barra: parafuso para condutores desconectáveis ​​(torque de 50n · m).

-Testing:
Verificação da proporção com injeção primária.
Insulation resistance >100mΩ a 1kV DC.

6. Guia de solução de problemas

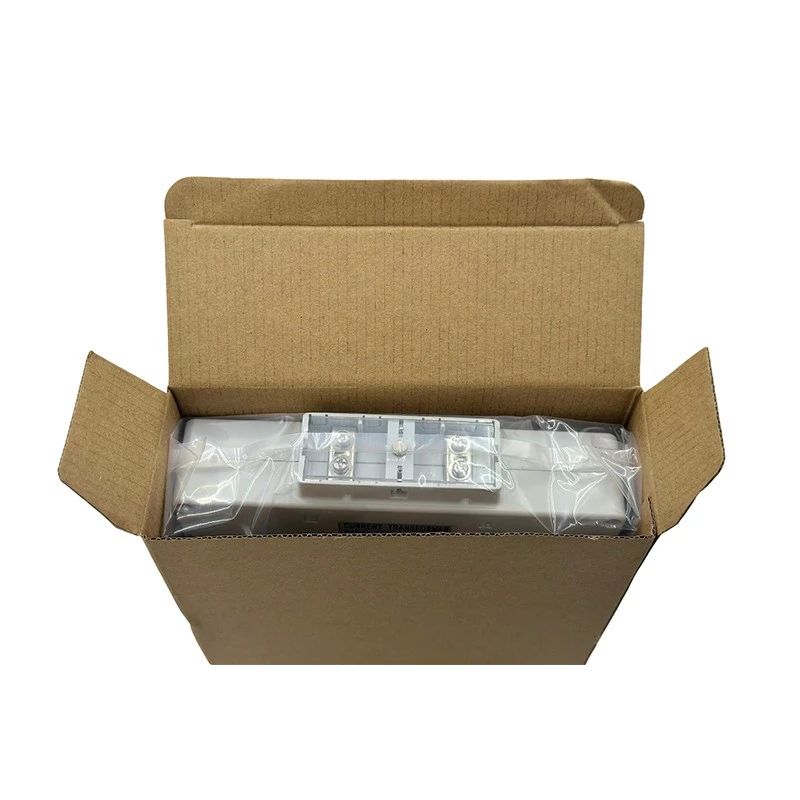

A série MSQ-125 representa a próxima geração de transformador de corrente de tipo seco, projetado para fornecer precisão e confiabilidade incomparáveis ​​nos ambientes comerciais, de utilidade e utilidade mais exigentes. Com uma faixa de corrente primária estendida de 1000A - 6000A e saídas secundárias 1A/5A padronizadas, esses CTs se tornaram a escolha preferida das autoridades de energia e profissionais de engenharia em todo o mundo.

✔ Faixa de corrente ultra larga (1000A-6000A)-projetada para distribuição de energia de alta capacidade, sistemas de energia renovável e cargas industriais pesadas
✔ Flexibilidade de saída dupla (1A/5A) - Compatibilidade direta com relés de proteção, medidores de energia, sistemas SCADA e infraestrutura de grade inteligente
✔ Tecnologia de isolamento do tipo seco-operação sem manutenção sem petróleo ou resina, garantindo maior segurança e conformidade ambiental
✔ Construção industrial acidentada - alta resistência dielétrica e estabilidade térmica para ambientes elétricos severos
✔ Certificações globais-Meets IEC 61869, IEEE C57.13 e outros padrões internacionais para aplicações de grau de utilidade

• Sistemas de energia em escala de utilidade-monitoramento da grade, automação da subestação e proteção da linha de transmissão
• Plantas industriais pesadas - siderúrgicas, instalações petroquímicas e operações de mineração que exigem precisão de medição de corrente extrema
• Redes de energia comercial-data centers, complexos hospitalares e arranha-céus sistemas elétricos de construção
• Integração de energia renovável - fazendas solares e instalações de turbinas eólicas exigindo detecção de corrente confiável

→ Confiabilidade de campo comprovada-milhares de unidades operando em temperatura extrema e condições de alta carga
→ Design à prova de futuro-Pronto para grade inteligente e integração de subestação digital
→ Projetado para segurança - Construção resistente à descarga parcial para segurança operacional aprimorada

A série MSQ-125-onde a medição de corrente de ponta atende à durabilidade industrial

Dimensão (mm)
