Medidor de frequência Volt Amp

O medidor de frequência volt-amp integra V/A/Hz em uma unidade de painel. Exibe todas as tensões de fase (L-N/L-L), correntes e frequência simultaneamente em LED/LCD. True RMS, CT/PT programável, Modbus RS485 opcional. Projetado para painéis de distribuição, CCMs, grupos geradores e BMS que exigem economia de espaço-e monitoramento-em tempo real.

Enviar inquérito

Descrição

Visão geral dos produtos

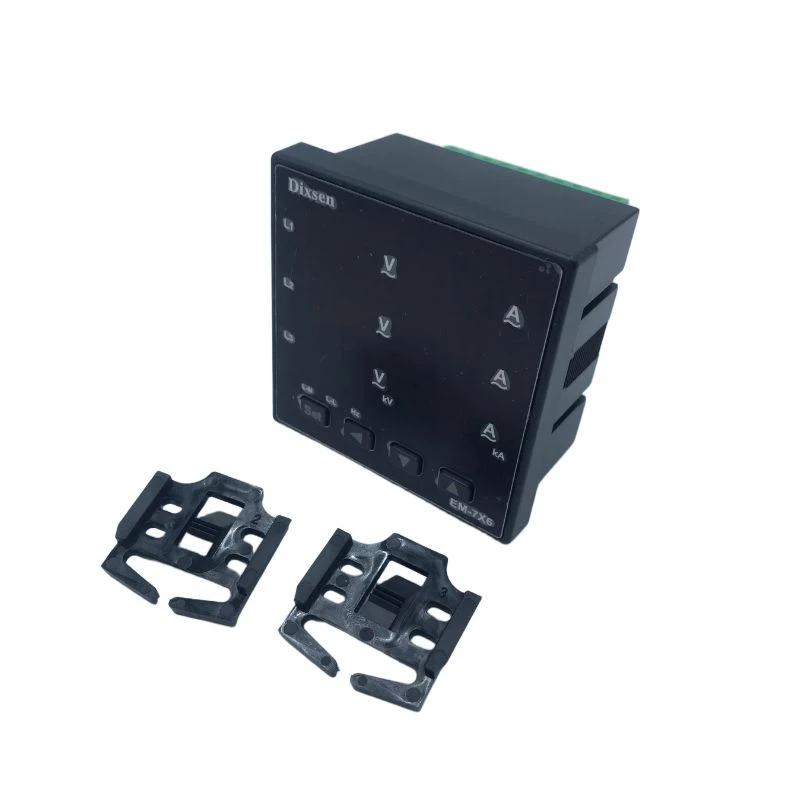

O medidor de frequência volt-amp é um instrumento de painel digital compacto e de alta{0}precisão projetado para sistemas elétricos trifásicos-quatro{2}}fios. Ele integra medições de tensão (U), corrente (I) e frequência (F) em uma única unidade, substituindo vários medidores analógicos tradicionais por uma solução simplificada.

Este medidor fornece leituras digitais-em tempo real por meio de um display LED brilhante, oferecendo precisão de 0,5% e uma ampla faixa de medição. O medidor de frequência volt-amp é a escolha ideal para automação de distribuição de energia, painéis de controle industrial, monitoramento de subestações e sistemas de gerenciamento de energia.

Principais aplicações:

Armários de distribuição de energia industrial

Sistemas de automação predial

Monitoramento de subestações e redes

Painéis de equipamentos e máquinas

Medição e avaliação de energia

Principais recursos

1)Medição três-em{2}}uma

Mede tensão (U), corrente (I) e frequência (F) simultaneamente. Um medidor substitui três instrumentos convencionais, economizando espaço no painel e reduzindo custos de instalação.

2)Alta precisão e confiabilidade

Classe de precisão: ±0,5% FS

A medição True RMS garante leituras estáveis mesmo sob formas de onda distorcidas

Design robusto de isolamento e desempenho anti{0}vibração para ambientes industriais

3) Visor digital claro

Visor digital LED de alto-brilho com modos de exibição programáveis. Várias linhas de exibição permitem a visualização simultânea dos principais parâmetros, com opções de exibição alternáveis ou cíclicas.

4) Ampla faixa de entrada

Rated voltage: AC 100V, 220V, 380V (external PT for >500V)

Rated current: AC 1A or 5A (external CT for >5A)

Frequência: 45–65 Hz

5) Opções flexíveis de comunicação e saída

Comunicação RS485 com protocolo Modbus{1}}RTU para monitoramento remoto e aquisição de dados

Saída analógica opcional: 0/4–20mA ou 0–5/10V

Saídas de alarme de relé opcionais e entradas digitais para aplicações de controle

6)Fácil instalação

Tamanhos de recorte de painel padrão de 96 × 96 mm ou 72 × 72 mm disponíveis, compatíveis com a maioria dos painéis de distribuição e distribuição.

Especificações Técnicas

Parâmetro	Especificação
Precisão de medição	Classe 0,5
Entrada de Tensão	AC 100V / 220V / 380V / 500V (PT para superior)
Entrada atual	AC 1A / 5A (CT para superior)
Impedância de entrada	Voltage: >300kΩ; Atual:<20mΩ
Faixa de frequência	45–65Hz
Capacidade de sobrecarga	Tensão: 1,2× contínuo, 2× /1s instantâneo; Corrente: 1,2× contínuo, 10× /5s instantâneo
Fonte de alimentação auxiliar	CA/CC 80–270 V ou CA 220 V, CA 380 V
Mostrar	LED digital, 4 dígitos, vermelho
Comunicação	RS485, protocolo Modbus-RTU
Temperatura operacional	-10 graus ~ +55 graus
Recorte do painel	92×92mm (para tamanho 96×96mm); 68×68mm (para 72×72mm)
Padrões	CE, certificado RoHS

Opções de fiação

Suporta configurações trifásicas-quatro-fios (3P4W) e trifásicas-três{5}}fios (3P3W), adaptáveis a vários requisitos do sistema.

Por que escolher este medidor?

Vantagem	Beneficiar
Custo-efetivo	Um medidor substitui três instrumentos separados
Painel-economia de espaço	Formato compacto de 96×96mm ou 72×72mm
Pronto para monitoramento remoto	RS485/Modbus permite integração com sistemas SCADA e BMS
Confiável em condições adversas	Ampla faixa de temperatura e proteção EMI robusta
Fácil de usar-	Parâmetros programáveis, display LED claro, fácil configuração
